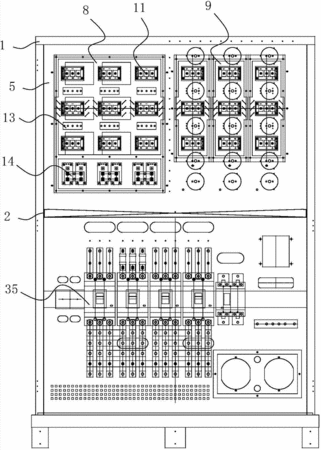

摘要：本实用新型公开一种通信用交流不间断电源，包括电源柜柜体、整流组件、逆变组件以及控制开关,整流组件与逆变组件并排的设置在电源柜柜体上部位置，控制开关设置在整流组件与逆变模块下方；整流组件包括整流模块，整流模块的正极与负极相叠合设置，正极与负极之间设置有绝缘件；逆变组件包括逆变模块，逆变模块上安装有电容；控制开关与控制开关之间以及控制开关与其控制的电器元件之间通过铜条进行连接；整流模块的正极与负极叠合在一起取消了连接架能够减小正极与负极之间的距离，减小电阻；电容直接安装在逆变模块上，省去吸收电阻；采用铜条代替控制开关部分的连接线使接线更美观，提高了导电性能，同时提高散热性能。
- 专利类型实用新型
- 申请人广东志成冠军集团有限公司;
- 发明人梁磊乐;吕培专;
- 地址523000 广东省东莞市塘厦镇田心工业区广东志成冠军集团有限公司
- 申请号CN201320854494.0
- 申请时间2013年12月23日
- 申请公布号CN203632344U
- 申请公布时间2014年06月04日
- 分类号H02J9/04(2006.01)I;H02M7/00(2006.01)I;H05K7/20(2006.01)I;
