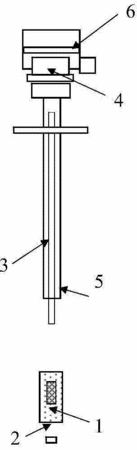

摘要:本实用新型涉及一种直插式氮氧化物探头,包括半导体陶瓷氮氧化物敏感元件、陶瓷过滤器、高温导线、信号处理单元、高温保护套管、防水接线盒组成,半导体陶瓷氮氧化物敏感元件安装在陶瓷过滤器内;高温导线一端与半导体陶瓷氮氧化物敏感元件引出电极连接,另一端与探头信号处理单元连接;半导体陶瓷氮氧化物敏感元件、高温导线均安装在高温保护套管内;高温套管分别与陶瓷过滤器和信号处理单元连接在一起。本实用新型的探头可以直接插入烟道中对高温烟气进行在线分析,反应速度小于1秒。使得对燃烧烟气中的氮氧化物浓度的实时在线监测成为可能。本实用新型的探头结构简单,成本低廉,自带信号处理单元,适合需要进行多点同时在线分析的应用场合。
- 专利类型实用新型
- 申请人武汉华敏测控技术股份有限公司;
- 发明人孙阳;陶红喜;吴锴;
- 地址430074 湖北省武汉市东湖新技术开发区光谷大道特1号国际企业中心
- 申请号CN201320821133.6
- 申请时间2013年12月12日
- 申请公布号CN203630073U
- 申请公布时间2014年06月04日
- 分类号G01N27/00(2006.01)I;
