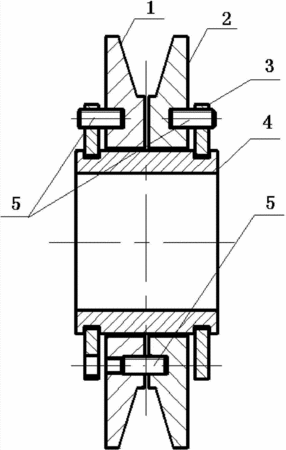

摘要：本实用新型公开了一种分体式皮带轮。该皮带轮包括：左轮盘，中央开设有左异形孔；内侧面的外侧圆周具有左轮槽锥面；右轮盘，中央开设有右异形孔；内侧面的外侧圆周具有右轮槽锥面；端盖，中央开设有端盖异形孔；外侧面开设有多个端盖让位通孔和多个端盖螺纹通孔；芯轴，其外周面截面为与左轮盘中央的左异形孔、右轮盘中央的右异形孔适配的周向定位异形面；外周面的两端分别开设有与端盖异形孔周向转动卡接的卡槽；调整螺钉，其为截面圆形的柱状，并具有外螺纹。该分体式皮带轮通过调整螺钉直接调节皮带轮两分体结构的相对距离即可实现皮带轮的磨损补偿，及皮带张紧或调节轮槽共面度的调节，调节效率高，调节成本低，操作方便。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人吴培柱;朱岩;潘志红;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201320890067.8
- 申请时间2013年12月31日
- 申请公布号CN203627722U
- 申请公布时间2014年06月04日
- 分类号F16H55/36(2006.01)I;
