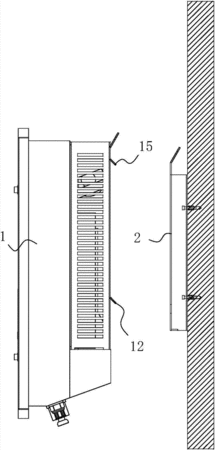

摘要：本实用新型公开一种户外并网逆变器的安装结构，包括并网逆变器箱体以及连接所述并网逆变器箱体与待安装并网逆变器的安装平面的安装板，所述并网逆变器箱体具有与待安装并网逆变器的安装平面相对的箱体后盖板，所述箱体后盖板上设置有凸出于箱体后盖板并朝向箱体外部的悬挂凸起，安装板上与悬挂凸起相对应的位置设置有悬挂槽，安装板固定安装在待安装并网逆变器的所述安装平面上；本实用新型结构简单、安装拆卸方便的户外并网逆变器的安装结构，实现户外并网逆变器的支撑结构与锁定结构分开设置，使得拆卸、锁定更加容易，可由单人操作完成；在安装板上设置散热孔，并使得安装板与安装平面之间形成一定的通风间隙，能够保证户外并网逆变器的散热。
- 专利类型实用新型
- 申请人广东志成冠军集团有限公司;
- 发明人舒召林;梁磊乐;
- 地址523000 广东省东莞市塘厦镇田心工业区广东志成冠军集团有限公司
- 申请号CN201320782569.9
- 申请时间2013年11月27日
- 申请公布号CN203562968U
- 申请公布时间2014年04月23日
- 分类号H02M7/00(2006.01)I;H05K7/20(2006.01)I;
