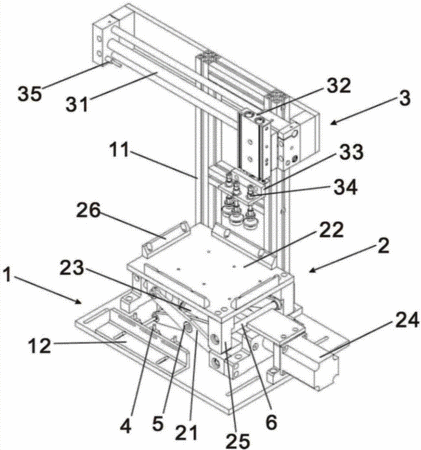

摘要：本实用新型公开了一种液压实训装置用自动堆垛机构，用于液压实训装置，包括机架、升降机构和抓取机构，所述升降机构竖直固定连接在机架的底盘，所述抓取机构连接在机架的立柱上端，其中，所述升降机构包括由两侧两根直梁中部铰接构成剪形支架、置物盘、螺旋丝杆和电机，所述置物盘固定连接在剪形支架上端，所述剪形支架下端右侧铰接在机架底盘右侧，所述剪形支架下端左右两侧通过螺旋丝杆与固定在机架底盘右侧的电机联接；所述抓取机构包括水平无杆缸、滚珠丝杆和连接在滚珠丝杆下端的抓取端。本实用新型结构简单，适用于培训使用，增加学生对升降装置进行检测、维修的便利性，同时增加老师对学生操作指导和安全监管的便利性。
- 专利类型实用新型
- 申请人浙江亚龙教育装备股份有限公司;
- 发明人郑建民;
- 地址325105 浙江省温州市永嘉县瓯北镇堡二工业区亚龙工业园
- 申请号CN201320552109.7
- 申请时间2013年09月05日
- 申请公布号CN203558574U
- 申请公布时间2014年04月23日
- 分类号B65G61/00(2006.01)I;G09B25/02(2006.01)I;
