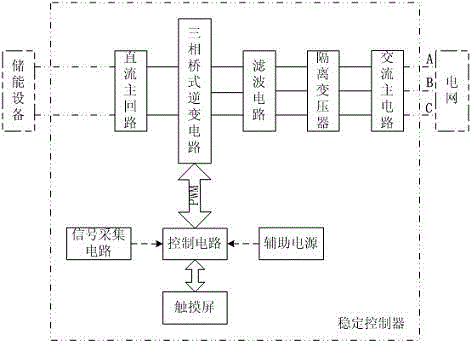

摘要：本实用新型涉及一种微电网稳定控制器，包括双向逆变电路，所述双向逆变电路连接有控制其工作状态的控制电路，所述控制电路连接有用于采集所述双向逆变电路直流侧电信号和交流侧电信号的信号采集电路，所述控制电路包括用于数据处理的微处理器，所述微处理器通过PWM驱动控制电路连接所述双向逆变电路，所述双向逆变电路包括依次电连接的直流主电路、三相桥式逆变电路、滤波电路、隔离变压器和交流主电路，所述PWM驱动控制电路连接所述三相桥式逆变电路。本实用新型作为微电网储能装置的专用控制器，能够实现储能装置到微电网的即插即用，通过对储能装置实施适应于微电网各种不同运行模式的工作状态控制，保持微电网运行稳定。
- 专利类型实用新型
- 申请人北京北变微电网技术有限公司;
- 发明人孔启翔;赵庆苓;刘贵程;袁增贵;
- 地址100093 北京市海淀区东北旺西路8号中关村软件园8号楼华夏科技大厦231室
- 申请号CN201320596919.2
- 申请时间2013年09月26日
- 申请公布号CN203553936U
- 申请公布时间2014年04月16日
- 分类号H02J3/00(2006.01)I;H02J3/28(2006.01)I;H02J3/38(2006.01)I;
