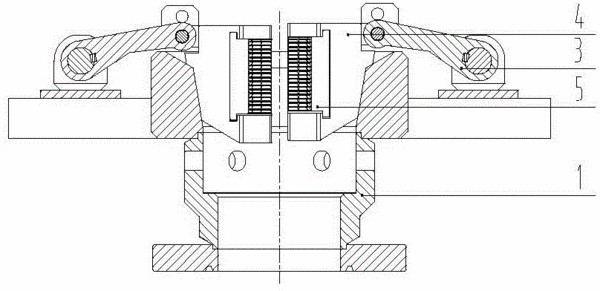

摘要:本实用新型公开一种机械化修井作业机用翻转式组合夹管器,特别适用复合油管柱油井的修井作业。本实用新型由壳体(1)、油缸(2)、四连杆(3)、卡瓦座(4)、卡瓦(5)组成,其卡瓦(5)为分瓣组合式结构,卡瓦(5)内径为不同直径、不同心的两个圆,卡瓦(5)内径为R1和R2,两圆偏心距为δ,卡瓦(5)通过T形槽和卡瓦座(4)连接,卡瓦座(5)内孔为倒锥孔,与卡瓦(5)外圆锥面相配合,卡瓦座(4)通过四连杆(3)与油缸连接,油缸连接固定在壳体(1)上。由于卡瓦(5)内径为不同心、不同直径的两个圆组成,从而实现夹持不同规格管柱的功能。本实用新型实现了不更换卡瓦即可进行复合管柱的油井作业,减少现场更换卡瓦的麻烦,而且夹持、松开快速,提高了作业效率。
- 专利类型实用新型
- 申请人胜利油田胜机石油装备有限公司;沈阳新松机器人自动化股份有限公司;
- 发明人沈君芳;吕海龙;于吉迪;宫本文;董洪涛;袁德章;彭正冲;李洋;
- 地址257067 山东省东营市东营区西四路906号
- 申请号CN201320738273.7
- 申请时间2013年11月21日
- 申请公布号CN203547591U
- 申请公布时间2014年04月16日
- 分类号E21B19/10(2006.01)I;
