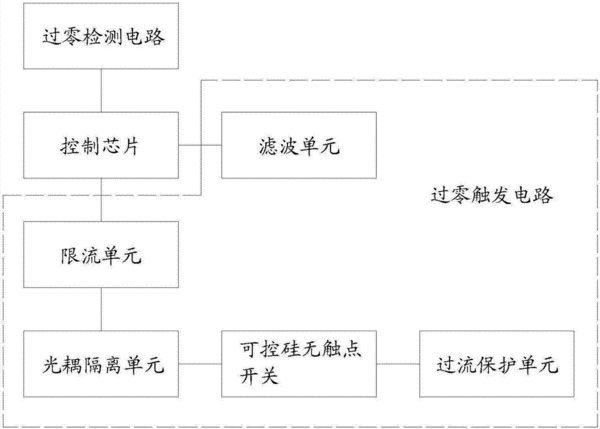

摘要：本实用新型公开一种AI仪表的过零触发模块，接于AI仪表的控制芯片，包括过零检测电路和过零触发电路，过零检测电路、控制芯片和过零触发电路顺次电连接，过零检测电路对电路产生的过零信号进行检测；控制芯片将过零信号生成过零脉冲信号并触发过零触发电路实现过零触发。其中，所述过零触发电路包括限流单元、滤波单元、光耦隔离单元、可控硅无触点开关和过流保护单元，滤波单元和限流单元与控制芯片电连接，限流单元、光耦隔离单元、可控硅无触点开关和过流保护单元顺次电连接。本实用新型的电路结构简单，不仅降低成本，还简化了整个AI仪表的电路结构，提高了可靠性。
- 专利类型实用新型
- 申请人厦门宇电自动化科技有限公司;
- 发明人周宇;
- 地址361000 福建省厦门市火炬高新区火炬北路17号
- 申请号CN201320617477.5
- 申请时间2013年10月09日
- 申请公布号CN203537355U
- 申请公布时间2014年04月09日
- 分类号H03K17/08(2006.01)I;H03K17/72(2006.01)I;
