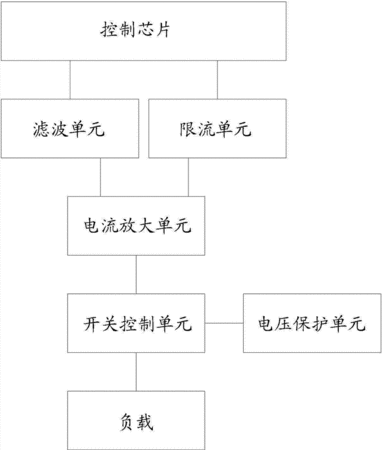

摘要：本实用新型公开一种用于AI仪表的继电器输出模块，其接于AI仪表的控制芯片，其包括滤波单元、限流单元、电流放大单元、开关控制单元和电压保护单元，控制芯片的输出端接于滤波单元的输入端和限流单元的输入端，滤波单元的输出端和限流单元的输出端接于电流放大单元的输入端，电流放大单元的输出端、开关控制单元和电压保护单元顺次电性连接；所述电压保护单元包括并联连接的压敏电阻Z1和压敏电阻Z2。本实用新型采用上述电路结构，与现有技术相比，该模块为小体积模块，没有体积限制问题，且具备常开+常闭触点，而且均有压敏电阻火花吸收功能，因其触点容量小，很适合用于报警输出。
- 专利类型实用新型
- 申请人厦门宇电自动化科技有限公司;
- 发明人周宇;
- 地址361000 福建省厦门市火炬高新区火炬北路17号
- 申请号CN201320617839.0
- 申请时间2013年10月09日
- 申请公布号CN203535401U
- 申请公布时间2014年04月09日
- 分类号G05B19/04(2006.01)I;
