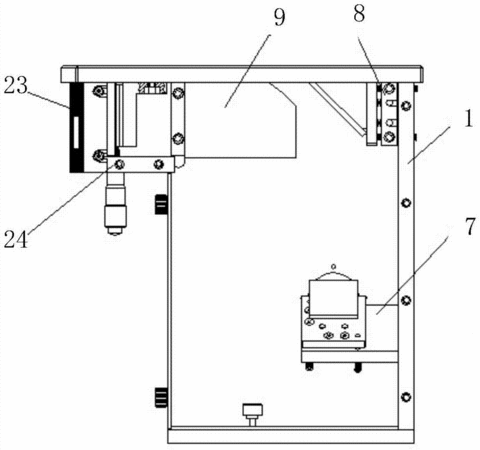

摘要：本实用新型涉及红外光谱仪的附件领域，尤其涉及宝石鉴定附件，包括壳体，所述壳体的两侧对称设有进光口和出光口；所述壳体的上部安装有平台，所述平台上设有用于放置光阑的卡槽，所述平台与设置在所述壳体一侧用于驱动平台上下移动的升降组件连接；所述壳体的内部安装有第一镜架组件、第二镜架组件以及第三镜架组件；所述第一镜架组件上安装有两个平面反射镜；所述第二镜架组件安装在所述第一镜架组件的上方，所述第二镜架组件上安装有两个椭球镜；所述第三镜架组件上安装有两片平面反射镜。通过标准谱图的对比来加以分辨宝石。内部光路的特殊设计可以保证尽可能多的收集宝石由于漫反射产生的红外光，以便红外光谱仪可以解析扫描红外谱图。
- 专利类型实用新型
- 申请人天津港东科技发展股份有限公司;
- 发明人张甫顺;
- 地址300384 天津市南开区华苑产业区鑫茂科技园G座EF单元二层
- 申请号CN201320563468.2
- 申请时间2013年09月11日
- 申请公布号CN203519496U
- 申请公布时间2014年04月02日
- 分类号G01N21/3563(2014.01)I;G01N21/01(2006.01)I;G01N21/87(2006.01)I;
