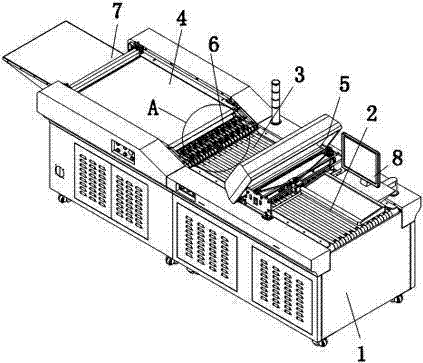

摘要:本实用新型公开了一种自动电路板检孔机,包括机架和控制器。机架上设有依次相接的一段输送装置、二段输送装置和三段输送装置,一段输送装置与二段输送装置之间设有检孔装置,二段输送装置与三段输送装置之间设有分拣装置,机架上还设有自动收料装置承接分拣装置直接输送出的电路板及三段输送装置输送的电路板。本实用新型设置的检孔装置可检测电路板上孔位的位置及大小是否合格,分拣装置根据检孔装置的检测结果分拣电路板,把合格与不合格的电路板分开,自动收料装置可自动承接分拣后的电路板,所有装置均由控制器控制,无需人工参与,自动化程度高,检测的质量有保证,工作效率高。
- 专利类型实用新型
- 申请人广东正业科技股份有限公司;昆山市正业电子有限公司;
- 发明人刘英;侯志松;肖林锋;唐明东;
- 地址523808 广东省东莞市松山湖科技产业园区科技九路2号广东正业科技股份有限公司
- 申请号CN201320560615.0
- 申请时间2013年09月11日
- 申请公布号CN203494805U
- 申请公布时间2014年03月26日
- 分类号B07C5/34(2006.01)I;B07C5/02(2006.01)I;B07C5/36(2006.01)I;
