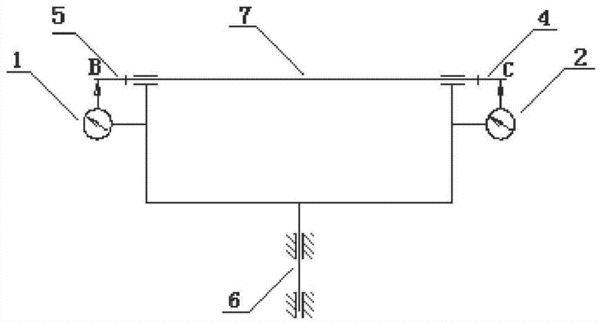

摘要：本发明公开了一种转动轴垂直度的检测装置，首先，磨制两根芯轴，将芯轴安装在转台轴的两侧，作为轴的引出端；其次，用螺旋测微器测量转台轴两侧引出端的圆度误差，并记录数据；然后，用千分表测量转台轴的圆跳动，并记录数据；旋转转台轴，用千分表测量转台轴两侧引出芯轴的变化值，再次记录数据；最后，依据记录的数据进行角度换算，得到两轴的垂直度。本发明仪器简单可靠；方法快速精确；检测受环境影响小；可用于各种设备的两轴垂直度检测，适应性好。
- 专利类型实用新型
- 申请人中科院南京天文仪器有限公司;
- 发明人毛一江;毕勇;
- 地址210042 江苏省南京市玄武区花园路6-10号
- 申请号CN201320479514.0
- 申请时间2013年08月07日
- 申请公布号CN203489830U
- 申请公布时间2014年03月19日
- 分类号G01B5/245(2006.01)I;
