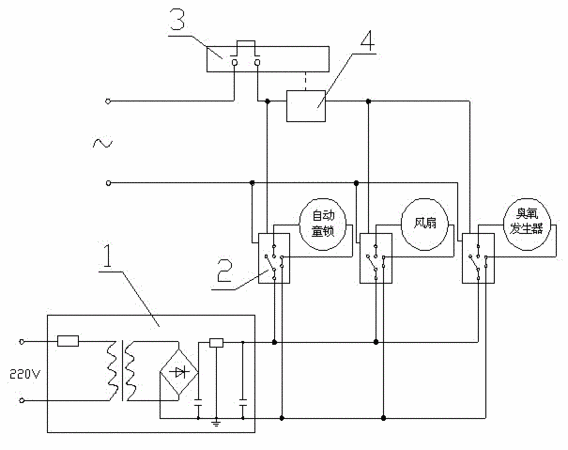

摘要:实用新型涉及一种不但可使儿童玩具消毒柜处于人体安全电压下运行,而且可自动开闭柜门锁的儿童玩具消毒柜电路结构,包括电压转换电路,该电压转换电路为整流、滤波与稳压电路,所述电压转换电路输入端与电源相连,电压转换电路输出端通过导线分别与臭氧发生器、散热风扇和自动童锁相连且臭氧发生器、散热风扇和自动童锁与电压转换电路输出端间分别串联一常开继电器,三个继电器内的线圈分别通过导线与显示控制板和定时开关形成电路。优点:一是为儿童玩具消毒柜运行提供的24V人体安全电压,避免了触电事故的发生;二是可自动开闭儿童玩具消毒柜柜门,防止了儿童玩具消毒柜在工作中被打开而发生烫伤事故。
- 专利类型实用新型
- 申请人杭州超瑞科技有限公司;
- 发明人倪忠良;
- 地址310023 浙江省杭州市余杭区五常街道顾家桥社区
- 申请号CN201320480449.3
- 申请时间2013年08月08日
- 申请公布号CN203469074U
- 申请公布时间2014年03月12日
- 分类号A61L2/24(2006.01)I;A61L2/20(2006.01)I;A61L101/10(2006.01)N;
