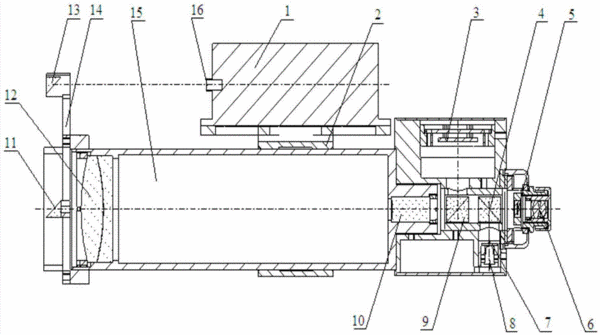

摘要：本实用新型提供一种重合度精确测量的重合度测量装置。它在镜筒上方固定激光器安装座，大功率半导体激光器安装在激光器安装座上；在镜筒的前端、后端分别设置物镜前组、物镜后组；在物镜前组前方固定有激光器折转光管，在激光器折转光管上安装有三棱镜Ⅰ、三棱镜Ⅱ；在物镜后组后方依次设置分光棱镜Ⅰ、分光棱镜Ⅱ和目镜，在分光棱镜Ⅰ上方设置光电转换元件；在分光棱镜Ⅱ下方设置LED或小功率半导体激光器；准直分划板设置在LED或小功率半导体激光器出光口前，目镜分划板设置在目镜前。本实用新型能够实现测量距离至2000m的重合度精确测量，并能消减远距离、野外环境条件下环境光的干扰，实现远距离动态条件下双向角度的自动跟踪与测量。
- 专利类型实用新型
- 申请人北京航天计量测试技术研究所;中国运载火箭技术研究院;
- 发明人商秋芳;周玉堂;王震;张俊杰;李永刚;张忠武;
- 地址100076 北京市丰台区南大红门路1号
- 申请号CN201320558034.3
- 申请时间2013年09月09日
- 申请公布号CN203464927U
- 申请公布时间2014年03月05日
- 分类号G01C1/02(2006.01)I;
