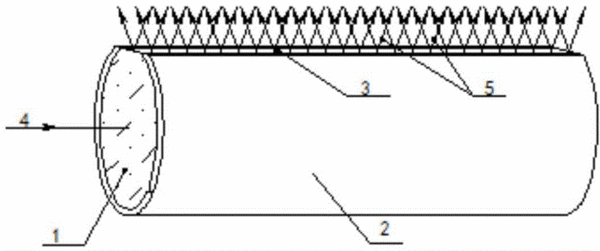

摘要：本实用新型涉及一种导光棒及采用该导光棒制作的线状光源装置。所述导光棒，其为通过光学材料成形的实心柱状棒体，包括入射面、反射面和溢出面；入射面为实心柱状棒体的一个或两个端面，用于使光线沿实心柱状棒体的轴线方向射入导光棒内部；反射面为实心柱状棒体侧面的可反射光线的外包覆层，用于反射光线，使光线在导光棒内沿实心柱状棒体的轴线方向传播；溢出面为通过破坏外包覆层形成的一个或多个平面区域，用于折射导光棒内传播的光线，使一部分光通过折射溢出导光棒，形成侧向出光。本实用新型还给出了由该导光棒制作的线状光源装置。本实用新型的导光棒结构体积较小、成本低廉，其将点光源转换为背光模组所需的线状光源(或离散点阵式线光源)，为液晶显示器提供更高质量的照明光源。
- 专利类型实用新型
- 申请人北京牡丹视源电子有限责任公司;
- 发明人崔碧峰;韩永刚;徐晖;毛珂;
- 地址100191 北京市海淀区花园路2号
- 申请号CN201320225450.1
- 申请时间2013年04月27日
- 申请公布号CN203455506U
- 申请公布时间2014年02月26日
- 分类号G02B6/00(2006.01)I;F21S8/00(2006.01)I;F21V8/00(2006.01)I;
