一种用于物料筛分破碎的旋转筛分设备

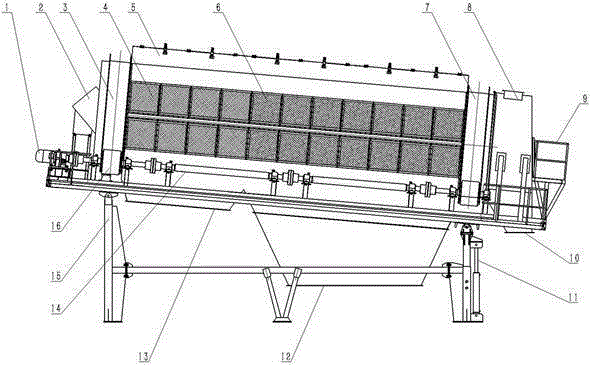

　　摘要：本实用新型涉及一种用于物料筛分破碎的旋转筛分设备，主要由壳体、壳体内的筛筒、用于对筛筒进行固定的支撑装置、清扫装置和传动装置、出料装置组成；筛筒进口端高于出口端横向倾斜方式安装；筛筒由框架主梁两端各自连接一个圆形滑环构成，框架主梁构造为横截面为多边形的筒体框架，且各多边形的筒体框架在端头均内接于各端所在滑环；框架主梁筒体上固定多块筛板形成一个封闭的多边形筒形空间；筛板由进口端到出口端分为粗筛板和细筛板，筛板与框架主梁之间密封连接，在框架主梁上还装配破碎刀片；筛板外侧还设置有与筛板接触的滚刷状清扫装置。本结构简单可靠，操作方便，多边形筛筒增大物料的提升角，从而提高分选效率，倾斜角度可调。

专利类型实用新型
申请人华新水泥（黄石）装备制造有限公司;华新水泥股份有限公司;华新环境工程有限公司;
发明人李叶青;陶守宝;胡贞武;王加军;邵利;周涛;徐耀东;
地址435002 湖北省黄石市西塞山区澄月街办花园路57号
申请号CN201320501647.3
申请时间2013年08月16日
申请公布号CN203448275U
申请公布时间2014年02月26日
分类号B07B1/22(2006.01)I;B07B1/42(2006.01)I;B07B1/46(2006.01)I;B07B1/52(2006.01)I;
