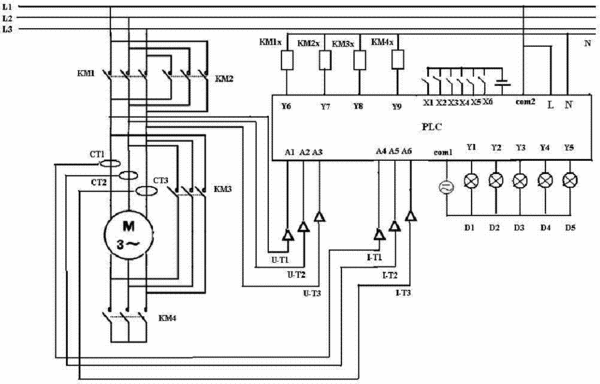

摘要：一种使用PLC控制电机运行的装置，包括交流电压变送器以及一具有模拟量输入模块的PLC，所述电机M与三相电网之间的供电回路中连接有使所述电机以正转运行、反转运行、Y形运行、Y形反转运行等运行方式运行的交流接触器，所述交流接触器的各线圈触点串联连接于所述PLC的信号输出端口与PLC单相供电电源的零线N之间；所述交流电压变送器串联连接于电机进电相线与所述PLC的模拟量输入模块的信号输入端口之间。本实用新型提供的一种使用PLC控制电机运行的装置，电机的运行方式可以通过PLC编程灵活配置，还可通过PLC实时监测电机运行的电压电流数据，提供智能控制的功能，特别适合电气技术的教学培训。
- 专利类型实用新型
- 申请人广东雅达电子股份有限公司;河源职业技术学院;
- 发明人李春来;蓝小亮;董文华;陈贵华;王文栋;
- 地址517000 广东省河源市高埔岗雅达工业园
- 申请号CN201320570355.5
- 申请时间2013年09月16日
- 申请公布号CN203445827U
- 申请公布时间2014年02月19日
- 分类号H02P23/00(2006.01)I;
