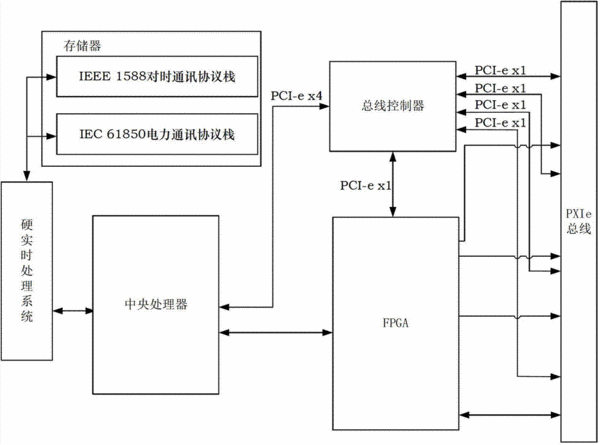

摘要：本实用新型公开一种基于PXI-e的配置智能电网通讯规约的继电保护控制器，包括FPGA芯片、中央处理器、存储器、硬实时操作系统RTOS、PXI-e总线以及总线控制器，设计在同一块电路板上；其中，总线控制器通过4组具有250MB带宽的PCI-e?x1总线进行汇总后，与PXI-e总线相连；且总线控制器通过具有1GB带宽的PCI-e?x4总线与中央处理器相连；所述中央处理器与硬实时操作系统RTOS相连，硬实时操作系统RTOS与存储器相连；存储器中安装有IEC?61850电力通讯协议栈、IEEE?1588对时通讯协议栈；中央处理器还与FPGA相连，FPGA通过PCI-e?x1通讯线与总线控制器相连，并通过一组同步信号线与PXI-e总线相连。本实用新型的优点为：可实现与信号采集和控制板卡的纳秒级同步，以及电力保护系统的时钟精准同步。
- 专利类型实用新型
- 申请人北京康拓科技有限公司;
- 发明人张新;岳世锋;姚晓晨;许文;王军鹰;江宏;李菲;卢俊娥;庄小利;吴秀峰;鲍小伟;
- 地址100080 北京市海淀区知春路61号
- 申请号CN201320588516.3
- 申请时间2013年09月23日
- 申请公布号CN203445588U
- 申请公布时间2014年02月19日
- 分类号H02H1/00(2006.01)I;H02J13/00(2006.01)I;
