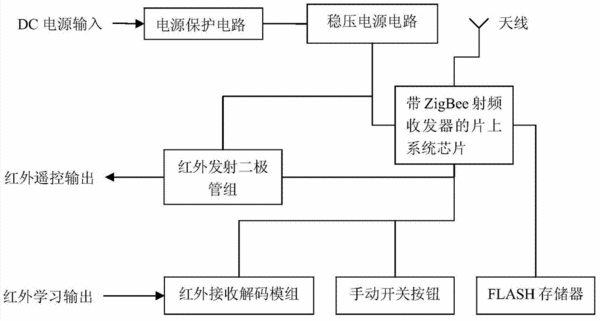

摘要：本实用新型公开了一种基于ZigBee的红外控制器，包括微处理器，所述微处理器通过内部数据总线和FLASH存储器相连，其中，所述微处理器为带ZigBee射频收发器的片上系统芯片，所述微处理器的电源端和稳压电源电路相连，输入端和手动开关按钮、红外接收解码模组相连，输出端和红外发射二极管组相连。本实用新型提供的基于ZigBee的红外控制器，能够将红外控制器通过ZigBee的无线网络接入到符合ZigBee标准的智能家居系统中，实现智能家居系统对红外控制器进行统一的管理控制，且电路简单，易于推广实施，通过设置手动按钮和保护电路，使得控制更加安全可靠。
- 专利类型实用新型
- 申请人上海易教信息科技有限公司;
- 发明人崔庆伟;
- 地址200035 上海市徐汇区冠生园路227号4号楼3楼
- 申请号CN201320517670.1
- 申请时间2013年08月22日
- 申请公布号CN203433669U
- 申请公布时间2014年02月12日
- 分类号G08C23/04(2006.01)I;H04W84/18(2009.01)I;
