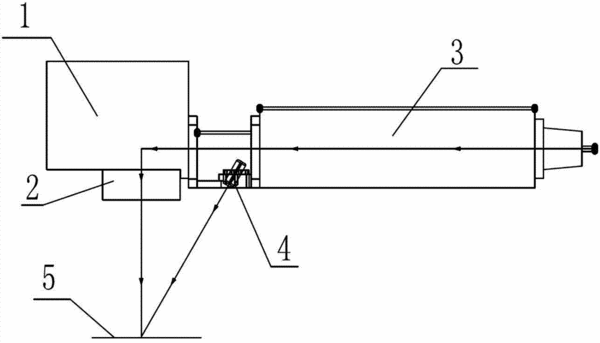

摘要：本实用新型公开了一种打标机自动对焦装置，包括光具座、振镜、场镜与红光对焦装置，所述场镜位于工件打标面的正上方，并连接在所述振镜的底部，所述振镜的侧部安装所述光具座，所述光具座与所述振镜之间设置所述红光对焦装置，所述红光对焦装置呈倾斜放置。激光器产生的红光穿过光具座，经过所述振镜反射，反射的光线经过所述场镜垂直射出，与上述红光对焦装置斜射出的光线交叉会聚于一点，该交点地方即是打标焦距，定焦简单、方便。本实用新型外形小巧，构造简单，对焦方便，使用灵活。
- 专利类型实用新型
- 申请人武汉瑞丰光电技术有限公司;
- 发明人陈燎原;李必刚;陈明;
- 地址430079 湖北省武汉市东湖开发区关山二路特1号国际企业中心
- 申请号CN201320440550.6
- 申请时间2013年07月23日
- 申请公布号CN203427463U
- 申请公布时间2014年02月12日
- 分类号B41J2/435(2006.01)I;G02B26/08(2006.01)I;
