压线端子

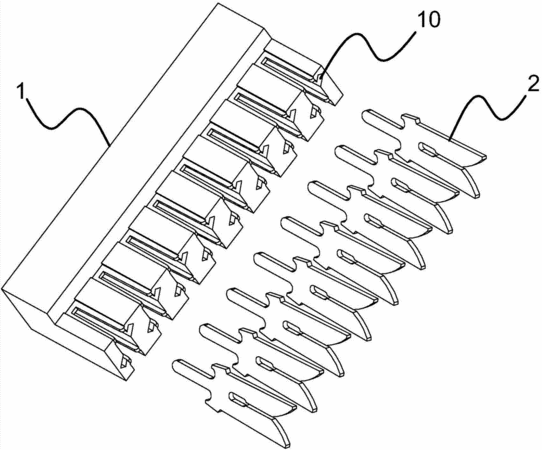

　　摘要：本实用新型提供一种压线端子，属于电气连接件领域，它解决了现有压线端子容易损坏线路板的问题。本实用新型的压线端子，包括绝缘座和金属簧片，所述绝缘座上开设有多个插槽，每个插槽底部设有贯穿所述绝缘座的通孔，所述金属簧片包括用于卡线的卡线部、与线路板连接的焊接部和连接所述卡线部和焊接部的中部，所述焊接部的宽度小于所述中部的宽度而形成有阶梯面，每个所述金属簧片插入其中一个所述插槽内，且所述焊接部穿过所述通孔露出到所述绝缘座外，所述阶梯面抵顶在所述插槽底面上。金属簧片在受到插或拔作用力时，都会受到绝缘座对它的缓冲，从而保护线路板。绝缘座将金属簧片与线路板隔离，可以降低金属簧片对线路板的干扰，提高信号传输性能。

专利类型实用新型
申请人浙江一舟电子科技股份有限公司;
发明人许建华;孙凤军;樊金波;王波;林爱军;
地址315191 浙江省宁波市鄞州区姜山镇科技园区环镇北路31号
申请号CN201320539368.6
申请时间2013年08月30日
申请公布号CN203415728U
申请公布时间2014年01月29日
分类号H01R13/02(2006.01)I;H01R13/46(2006.01)I;H01R27/00(2006.01)I;H01R12/55(2011.01)I;
