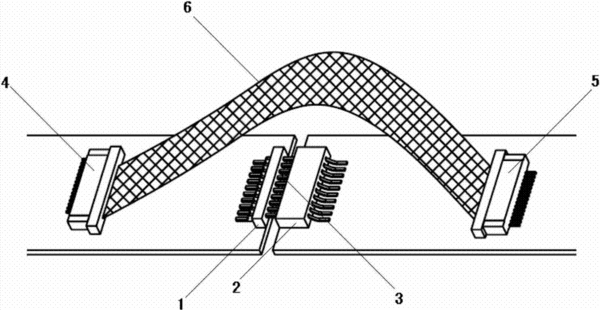

摘要：本实用新型公开了一种红外触摸屏模组单元连接结构，包括若干组对应设置并构成矩形触摸检测区域的发射模组单元和接收模组单元，发射模组单元包括设置在电路板上的若干红外发射管以及控制电路，接收模组单元包括设置在电路板上的若干红外接收管以及控制电路和信号放大电路，其中的红外发射管与红外接收管一一对应发射与接收，发射模组单元或接收模组单元依次通过紧固直插件和排线连接件实现其电路及信号的联通。由于采用上述技术方案，使得红外触摸屏的电路框不易发生偏移变形，即使在运输和安装的过程中发生不同方向的偏移变形后直插件接触不良时还有排线连接件保障触摸屏的正常工作。
- 专利类型实用新型
- 申请人深圳市摩拓触摸科技有限公司;
- 发明人周炳坤;
- 地址518055 广东省深圳市南山区桃源街道平山民企科技工业园1栋1楼西
- 申请号CN201320561551.6
- 申请时间2013年09月10日
- 申请公布号CN203405797U
- 申请公布时间2014年01月22日
- 分类号G06F3/042(2006.01)I;
