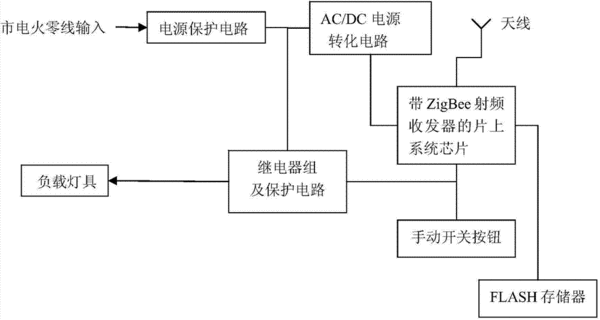

摘要：本实用新型公开了一种基于ZigBee的灯控制器，包括微处理器，所述微处理器通过内部数据总线和FLASH存储器相连，其中，所述微处理器为带ZigBee射频收发器的片上系统芯片，所述微处理器的电源端口和AC/DC电源转化电路相连，输入端口和手动开关按钮相连，输出端口通过继电器组和负载灯具相连，所述继电器组中的每个控制线圈输入端前连接有快速恢复二极管形成反向高压保护电路。本实用新型提供的基于ZigBee的灯控制器，能够将灯具控制器通过ZigBee的无线网络接入到符合ZigBee标准的智能家居系统中，实现智能家居系统对负载灯具电源进行开关量控制，且电路简单，易于推广实施。
- 专利类型实用新型
- 申请人上海易教信息科技有限公司;
- 发明人崔庆伟;
- 地址200035 上海市徐汇区冠生园路227号4号楼3楼
- 申请号CN201320517523.4
- 申请时间2013年08月22日
- 申请公布号CN203399374U
- 申请公布时间2014年01月15日
- 分类号H05B37/02(2006.01)I;
