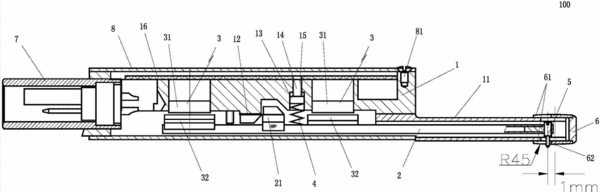

摘要：本实用新型为一种表面粗糙度测量仪传感器，包括有基体，基体前端一侧设有测量套管，测量套管中设有杠杆，杠杆向后延伸至基体中后部一侧，杠杆上设有质量块，质量块与基体上设置的簧片连接；基体上位于簧片两侧对称设有差动电感线圈组件，在簧片前部的基体上设有一盲孔，盲孔中设置有一弹簧，弹簧抵靠在杠杆上；杠杆的前端部设有轴线垂直于杠杆轴线的触针；测量套管前端固定套设一与测量套管同轴的导头，导头的外侧壁面呈圆弧状，导头的外壁对应设有透槽；触针穿过所述透槽，触针针尖与导头圆弧状壁面的中心位置在同一水平面上；在盲孔底端设有一贯通的螺纹孔，螺纹孔中设有静测力调节螺钉。该传感器可以调节触针静测力，提高了传感器的测量精度。
- 专利类型实用新型
- 申请人北京时代之峰科技有限公司;
- 发明人郝建国;
- 地址100085 北京市海淀区上地西路28号
- 申请号CN201320512590.7
- 申请时间2013年08月21日
- 申请公布号CN203385391U
- 申请公布时间2014年01月08日
- 分类号G01B7/34(2006.01)I;
