    真圆弧插补线切割机床用旋转工作台

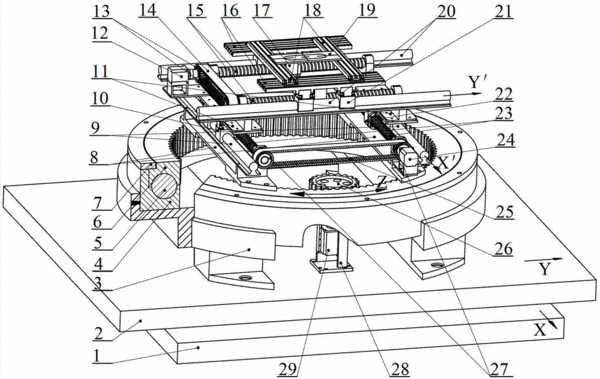

      摘要:一种真圆弧插补线切割机床用旋转工作台,涉及线切割加工机床技术领域,主要解决传统线切割机床在插补加工圆弧和斜线时用X轴方向和Y轴方向的阶梯直线段来逼近圆弧曲线和斜线所造成的表面粗糙、光洁度差等问题。该旋转工作台是一个具有三自由度(Z轴方向旋转、X'轴方向移动、Y'轴方向移动)的旋转工作台,包括有Z轴圆形导轨、X'轴导轨和丝杠螺母副,Y'轴导轨和丝杠螺母副,将该旋转工作台安装在线切割机床原有的二自由度(X轴方向移动、Y轴方向移动)工作台上,结合控制程序,使加工圆弧曲线时的插补动作由旋转自由度Z轴来完成,实现真圆弧插补,克服了传统方法用X轴、Y轴的插补线段来逼近圆弧曲线进行加工所带来的误差,提高了圆弧插补的加工质量。利用该工作台加工与X轴或Y轴成一定夹角θ的倾斜直线时,可将工作台的Z轴旋转一个角度θ,使加工轨迹线与X轴或Y轴方向一致,从而变斜线插补为在X轴方向或Y轴方向的直线插补,提高了斜线插补的加工质量。同时,当加工相同轨迹的圆弧曲线或斜线时,利用该旋转工作台可使加工插补的路径比传统插补的路径短,可提高加工效率。
    • 专利类型实用新型
    • 申请人西华大学;
    • 发明人肖宜;刘克福;雷玉勇;李晓虹;蒋代君;
    • 地址610039 四川省成都市金牛区土桥金周路999号
    • 申请号CN201320401985.X
    • 申请时间2013年07月08日
    • 申请公布号CN203380461U
    • 申请公布时间2014年01月08日
    • 分类号B23H7/26(2006.01)I;B23H7/02(2006.01)I;
