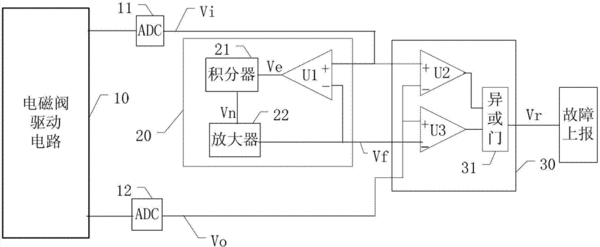

摘要：本申请公开了一种监测电路，用于监测汽轮机电磁阀驱动电路，包括：用于接收电流设定值的电流设定值输入端；用于接收电流反馈值的电流反馈值输入端；输入端与电流设定值输入端相连接并输出惯性输出值的惯性模拟电路；用于接收电流设定值、惯性输出值和电流反馈值并进行比较，当电流反馈值不在电流设定值和惯性输出值之间时输出报警信号的比较电路；惯性模拟电路的时间常数大于汽轮机电磁阀驱动电路的时间常数。惯性模拟电路用来模拟汽轮机电磁阀驱动电路的实际惯性特征，只要当电流反馈值超出电流设定值与惯性输出值的范围时，判定驱动电路工作异常并输出报警信号，可以避免现有驱动电流监测方法在驱动电路设定值出现大幅变化时故障误报的问题。
- 专利类型实用新型
- 申请人杭州和利时自动化有限公司;
- 发明人行增晖;李小卿;刘康宁;杜辉;王爽;
- 地址310018 浙江省杭州市经济技术开发区19号路北1号
- 申请号CN201320328563.4
- 申请时间2013年06月06日
- 申请公布号CN203376384U
- 申请公布时间2014年01月01日
- 分类号G01R19/165(2006.01)I;
