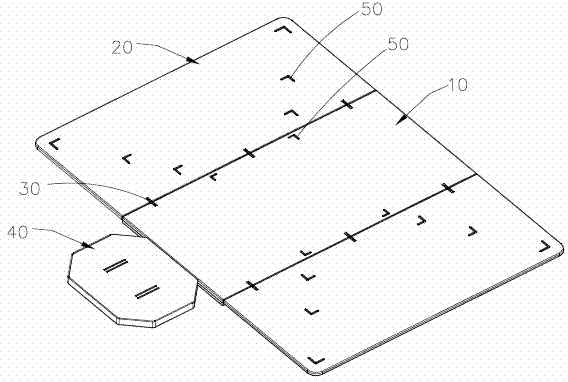

摘要:一种折叠展示台,包括固定板、设置在固定板两侧的活动板及卡持在固定板与活动板之间的连杆,固定板一侧设有第一限位部,固定板另一侧设置有第二限位部,第一限位部卡持有第一限位轴,第二限位部上卡持有第二限位轴;活动板靠近固定板一侧间隔设置有第三限位部,第三限位部分别与第一限位部及第二限位部匹配对接,第三限位部卡持有第三限位轴,第一限位轴、第二限位轴及第三限位轴分别穿过连杆设置。本实用新型通过在固定板上设置第一限位部及第二限位部,配合在活动板上设置第三限位部,再将连杆分别卡持在固定板与活动板之间,通过连杆在第一限位部、第二限位部及第三限位部内来回活动,使得产品更易于折叠。
- 专利类型实用新型
- 申请人东莞市金翔光电科技有限公司;
- 发明人何和太;
- 地址523808 广东省东莞市松山湖高新技术产业开发区总部二路17号B502、B505、B507
- 申请号CN201320348277.4
- 申请时间2013年06月18日
- 申请公布号CN203350602U
- 申请公布时间2013年12月18日
- 分类号G03B21/30(2006.01)I;
