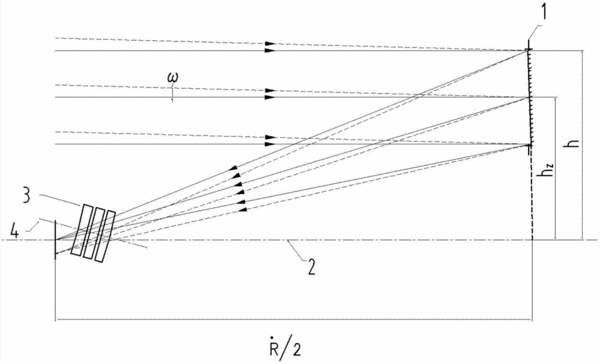

摘要：大视场离轴主焦点式平行光管光学系统（带有偏置于离轴抛物面焦点前的无光焦度校正镜组的平行光管），特征是在离轴抛物面主焦点前安放无光焦度校正镜组，且无光焦度校正镜组相对于离轴抛物面母抛物面的对称轴有偏心和倾斜，其偏心量不超过±30mm，倾斜量不超过±1°，系统焦面垂直于无光焦度校正镜组光轴，无光焦度校正镜组由材料相同的三块单透镜组成。本实用新型提出了计算无光焦度校正镜组初始结构的方法，包括解决各参量在辅轴与主轴之间关系及其换算的关键方法。保留了单块离轴抛物面反射镜的优点，即无中心遮拦，结构简单的前提下在较宽波段内校正了轴外视场的像差，利用小口径透射光学元件加工相对简单的特性降低了平行光管的成本。
- 专利类型实用新型
- 申请人中科院南京天文仪器有限公司;
- 发明人胡明勇;毕勇;潘俊鹤;卢惠琴;汪德峰;孟致远;穆永吉;郑锋华;马骥;
- 地址210042 江苏省南京市玄武区花园路6-10号
- 申请号CN201320362776.9
- 申请时间2013年06月21日
- 申请公布号CN203337922U
- 申请公布时间2013年12月11日
- 分类号G02B27/30(2006.01)I;G02B27/00(2006.01)I;
