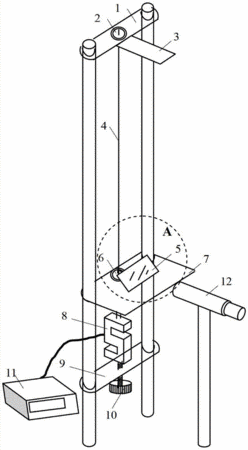

摘要：本实用新型公开了一种金属丝长度形变测量装置。其结构包括实验架、横梁、上夹头、平台和下夹头，上夹头和下夹头上部分别夹紧金属丝的两端，平台下方设有与下夹头下部相连、对金属丝进行施力测力的系统；平台上固定有一平面镜转轴支座，平面镜可绕平面镜转轴支座上的转轴自由转动，动足与平面镜固定连动，动足尖自由放置在下夹头上表面、随下夹头上下微小移动；平面镜上方设有一水平放置的标尺，标尺刻度朝下，刻度值增加方向与转轴异面垂直；望远镜与转轴等高，通过平面镜的反射能在望远镜中看到标尺上的刻度值。与现有技术相比，本实用新型能最大限度缩短望远镜与实验架的距离，便于调节，加力值准确、连续，光杠杆常数的测量简单、误差小。
- 专利类型实用新型
- 申请人四川世纪中科光电技术有限公司;
- 发明人何健钊;
- 地址610100 四川省成都市经济技术开发区南二路309号
- 申请号CN201320444234.6
- 申请时间2013年07月24日
- 申请公布号CN203337459U
- 申请公布时间2013年12月11日
- 分类号G01N3/06(2006.01)I;
