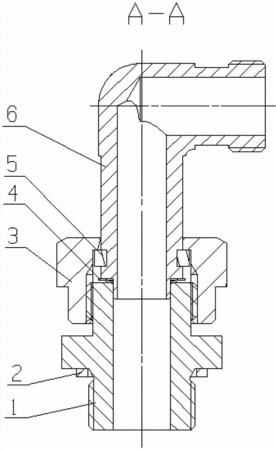

摘要：本实用新型公开了一种发动机管道直角接头组件。该发动机管道直角接头组件，包括：直接头，其包括：旋入端和直接头输出端，以及连接旋入端、直接头输出端的六角头；旋入端具有外螺纹和密封外端面，其与六角头之间开设有V形铜垫圈定位退刀槽，所述六角头的下侧具有铜垫圈密封平面；直角接头，其包括：定位止口和直角接头输出端，定位止口具有不锈钢垫密封平面，其上部开设有挡圈槽，直角接头输出端具有外螺纹；外套螺母，套设在所述直角接头上，一端通过卡在挡圈槽内的挡圈进行止挡，另一端与所述直接头输出端螺接；不锈钢垫，套设在所述直角接头的定位止口上；铜垫圈，其设置在所述V形铜垫圈定位退刀槽内。该直角接头组件密封可靠性高。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人沈琼;梁裕富;刘益军;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201320392164.4
- 申请时间2013年07月03日
- 申请公布号CN203336086U
- 申请公布时间2013年12月11日
- 分类号F16L19/00(2006.01)I;
