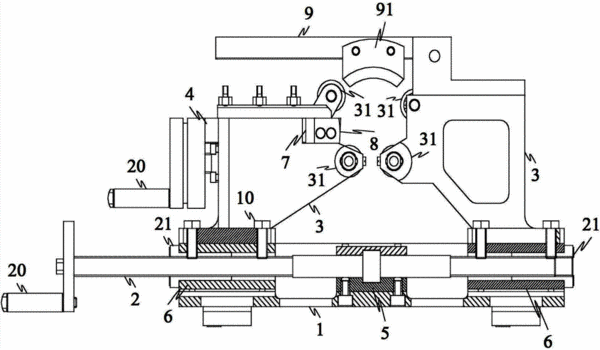

摘要：本实用新型公开了一种柴油机曲轴圆角加工工装，该工装包括底座、双头螺杆、两个滑块和进刀螺杆，底座底部具有至少一个用于固定在车床滑座上的支脚；双头螺杆中部与止推座转动连接，止推座固定在底座上，两端螺纹连接有螺套，且旋向彼此相反，螺套分别支撑在所述底座上；两滑块底部分别固定在两螺套上，上部分别具有至少一个转动体；进刀螺杆与其中一个滑块螺纹连接，近转动体端具有刀杆。本方案通过提供可拆卸的连接在普通车床上的加工主轴颈和连杆颈圆角的工装，转动双头螺杆，两滑块均靠近曲轴，利用转动体支承曲轴，安装在刀杆上的切削刀具对圆角进行加工，刀具的进给深度利用进刀螺杆推动刀杆控制，相对于现有技术便于操作和控制。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人覃国杰;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201320396015.5
- 申请时间2013年07月04日
- 申请公布号CN203330406U
- 申请公布时间2013年12月11日
- 分类号B23B5/00(2006.01)I;B23Q5/22(2006.01)I;B23Q11/00(2006.01)I;
