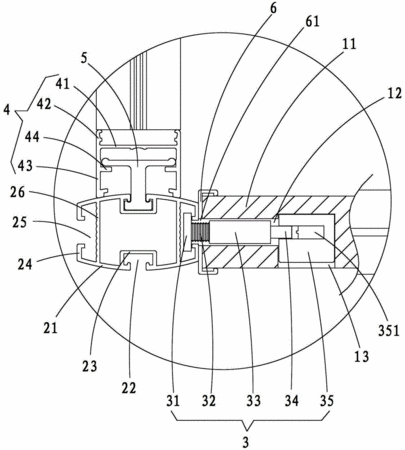

摘要:本实用新型适用于家具领域,提供了一种具有连接装置的屏风板,包括竖直设置的板体,还包括固定于板体侧边上的连接装置;板体侧边上开设有固定连接装置的插孔;连接装置包括卡头、插装于板体的插孔中且具有的轴向垂直于插孔的安装孔的固定块、与安装孔配合且将固定块与板体固定相连的固定件及连接卡头和固定块的连接机构,连接机构插装于板体的插孔中。通过在该具有连接装置的屏风板的板体侧边开插孔,将连接装置插入插孔中,再通过固定件将连接装置与板体固定,与板体连接方便,结构简单,用料少,成本低。本实用新型还提供一种使用具有连接装置的屏风板和与连接型材相连的屏风板的屏风。以及提供一种使用多个具有连接装置的屏风板组装成的屏风。
- 专利类型实用新型
- 申请人深圳市迪威司国奥家具有限公司;
- 发明人刘易辉;
- 地址518102 广东省深圳市宝安区西乡街道九围社区宏发创新园1栋
- 申请号CN201320216660.4
- 申请时间2013年04月25日
- 申请公布号CN203314586U
- 申请公布时间2013年12月04日
- 分类号A47G5/00(2006.01)I;F16B5/00(2006.01)I;
