一种低熔点金属电缆接续装置

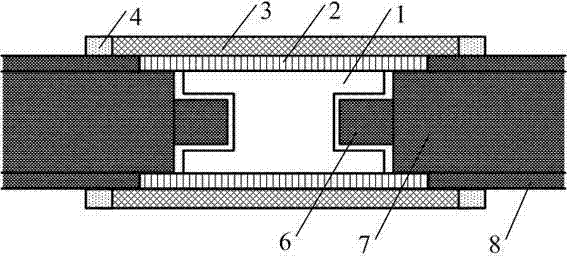

　　摘要：本实用新型涉及的低熔点金属电缆接续装置，其特征在于，其由低熔点金属内环、绝缘套管、带低熔点金属镀层的屏蔽铜网，以及热风枪组成。低熔点金属内环两侧带有凹槽，电缆芯线接入凹槽中进行焊接。绝缘套管从外侧紧密包裹低熔点金属内环，形成焊点外绝缘层。带低熔点金属镀层的屏蔽铜网用于实现电缆金属屏蔽层的焊接，其两端涂覆有低熔点金属镀层。使用时，屏蔽铜网套接在待连接电缆的金属屏蔽层外侧，通过两端低熔点金属镀层的受热熔化来实现屏蔽铜网和电缆金属屏蔽层间的连接。低熔点金属内环和低熔点金属镀层都采用热风枪加热熔化来实现焊接过程。本实用新型以低熔点金属为焊接材料，整个焊接过程可在相对较低的温度下进行，更加节能，且避免了高温对芯线及绝缘层的损害。同时，低温焊接工艺制作的焊头强度和导电性要远优于传统的金属卡接方法。此外，采用的低熔点金属熔点高于常规通信电缆的最高工作温度，焊头安全可靠。本实用新型提供的低熔点金属电缆接续装置结构简单，操作方便，节能环保，安全可靠，可广泛用于轨道交通、信息通信等电缆接续工程领域。
