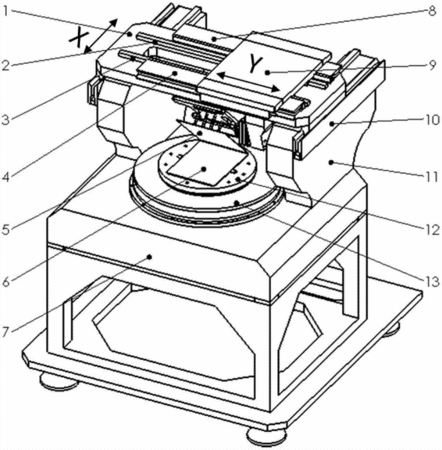

摘要：一种高精度高效液晶平板安装设备，属高精度自动化检测及对位安装技术领域。数个吸盘与Y轴平台连接，Y轴平台放置于X轴平台上，X轴平台和Y轴平台均由U型直线电机驱动，吸盘在U型直线电机的带动下具有X轴和Y轴上的两个自由度。吸盘在Z轴方向的位移由气动滑台带动，摆台旋转实现吸盘绕Y轴的角度调整。直线电机、摆台、气动滑台、工件、CCD摄像头及工控机构成闭环反馈系统。工件台随力矩转台旋转，实现工件台及下工件角度方位的调整。吸盘及其吸合的上工件的四自由度可定位和调整，工件台上的下工件角度方位可以准确调整。该设备可以将上工件与下工件进行高精度对位安装，有效提高了液晶平板类电子产品安装设备的对位安装精度和工作效率。
- 专利类型实用新型
- 申请人嘉兴华嶺机电设备有限公司;
- 发明人伍鹏;
- 地址314006 浙江省嘉兴市凌公塘路3339号6号楼1楼
- 申请号CN201320160749.3
- 申请时间2013年04月02日
- 申请公布号CN203292816U
- 申请公布时间2013年11月20日
- 分类号B23P21/00(2006.01)I;G05D3/12(2006.01)I;
