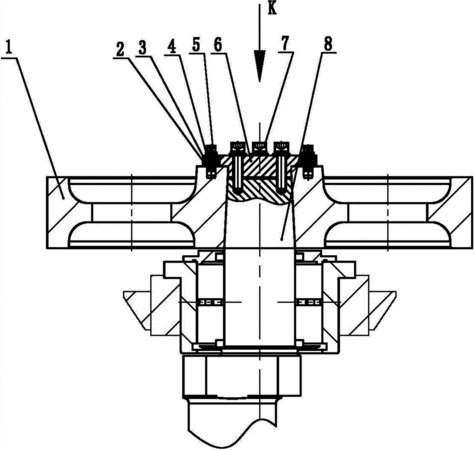

摘要：本实用新型涉及压力机技术领域内的一种压力机大齿轮连接结构，包括曲轴，所述曲轴端部配合套装有大齿轮，大齿轮与曲轴外端设有用于压紧大齿轮与曲轴的压盖，所述压盖通过若干螺钉一与曲轴端部固定连接，所述压盖外周的大齿轮端面固定设有过渡连接板，所述过渡连接板与压盖配合连接的边缘焊接固定。采用本实用新型的大齿轮连接结构，大齿轮与曲轴通过压盖及过渡连接板固定连接，降低了大齿轮和曲轴配合连接部位配对加工的难度，并且此连接结构采用螺纹连接紧固的方式，装拆方便。工作中，曲轴转动带动压盖转动，压盖带动过渡连接板转动，过渡连接板转动带动大齿轮转动，从而保证大齿轮正常转动。
- 专利类型实用新型
- 申请人江苏扬力集团有限公司;
- 发明人黄建民;仲君;钱琦;王明柱;苗春慧;
- 地址225127 江苏省扬州市邗江工业园扬力路99号
- 申请号CN201320136942.3
- 申请时间2013年03月25日
- 申请公布号CN203267236U
- 申请公布时间2013年11月06日
- 分类号B30B1/26(2006.01)I;
