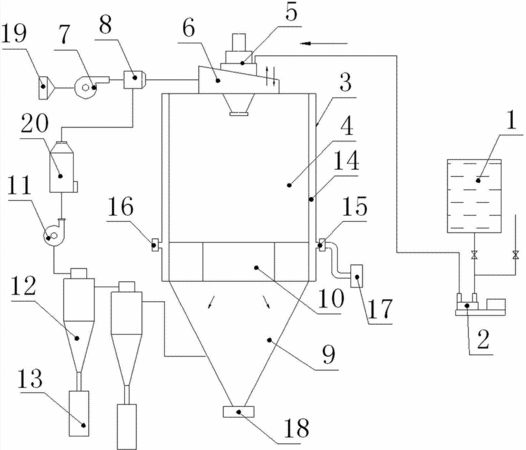

摘要：一种植物提取物喷雾干燥装置，包括料槽、输料泵、干燥室，干燥室筒体顶部设有雾化器和热风分配器，料槽通过输料泵与干燥室筒体顶部的雾化器连通，热风分配器的进风口通过管道与一鼓风机连接，鼓风机的出风口与热风分配器的进风口之间设有加热器，热风分配器的出风口与干燥室筒体相通，干燥室筒体与干燥室锥体之间设有整流装置，整流装置设有蜂窝状导流孔，干燥室锥体的出风口通过管道与一引风机连接，引风机的进风口与干燥室锥体之间设有二级旋风分离器，旋风分离器下端设有物料收集器，干燥室的壁设有冷风夹套，的冷风夹套上设有冷风进口和冷风出口，冷风进口通过管道与冷却风机连接。本实用新型不会发生物料粘结现象，且干燥效率高。
- 专利类型实用新型
- 申请人四川杰象药材原料有限公司;
- 发明人向家兵;朱莉;
- 地址638400 四川省广安市武胜县中滩工业园区
- 申请号CN201320297696.X
- 申请时间2013年05月28日
- 申请公布号CN203264309U
- 申请公布时间2013年11月06日
- 分类号B01D1/18(2006.01)I;B01D1/14(2006.01)I;
