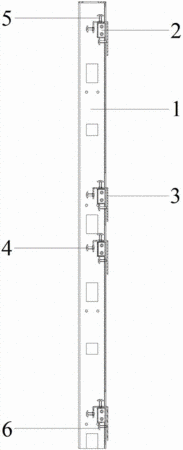

摘要：本实用新型公开一种用于液晶拼接幕墙挂钩的结构，包括立柱、挂钩和支撑块，所述支撑块设置在所述立柱上，所述挂钩包括前片、后片和顶片，所述前片和所述后片之间通过所述顶片连接形成凹槽，所述前片与屏幕连接，所述挂钩通过所述凹槽挂在所述支撑块上，所述后片开设有螺丝孔，所述螺丝孔上连接有后片螺丝顶住所述支撑块；所述顶片上开设有螺丝孔，所述螺栓孔上连接有顶片螺丝顶住所述支撑块。与现有技术相比，本实用新型提供的用于液晶拼接幕墙挂钩的结构，将挂钩直接挂于竖向的支撑柱上，然后前后调整的螺丝调节全部设计在背面，方便操作，节省成本。
- 专利类型实用新型
- 申请人广州市观泰数字显示设备有限公司;
- 发明人卜正武;肖冰;唐刚;
- 地址511442 广东省广州市番禺区南村镇草堂村鹤溪路2-1号东面首层
- 申请号CN201320144603.X
- 申请时间2013年03月27日
- 申请公布号CN203231051U
- 申请公布时间2013年10月09日
- 分类号F16M13/02(2006.01)I;
