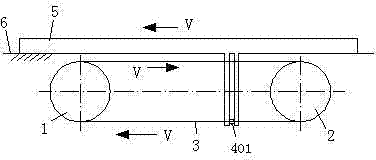

摘要：本实用新型涉及一种带传动往复运动机构。该带传动往复运动机构由主动带轮1、从动带轮2、传动平带3、拨动销轴4、往复移动块5和移动块导轨6组成；在往复移动块5上有一个“n”形拨叉，在传动平带3的接头处301上有一个拨动销轴4，拨动销轴4安装在往复移动块5上的“n”形拨叉中；当主动带轮1转动时，带动传动平带3及从动带轮2运动，传动平带3上的拨动销轴4拨动往复移动块5实现往复运动。
- 专利类型实用新型
- 申请人西华大学;
- 发明人张玲玲;秦小屿;罗东东;
- 地址610039 四川省成都市金牛区土桥金周路999号
- 申请号CN201320123560.7
- 申请时间2013年03月19日
- 申请公布号CN203230803U
- 申请公布时间2013年10月09日
- 分类号F16H19/06(2006.01)I;
