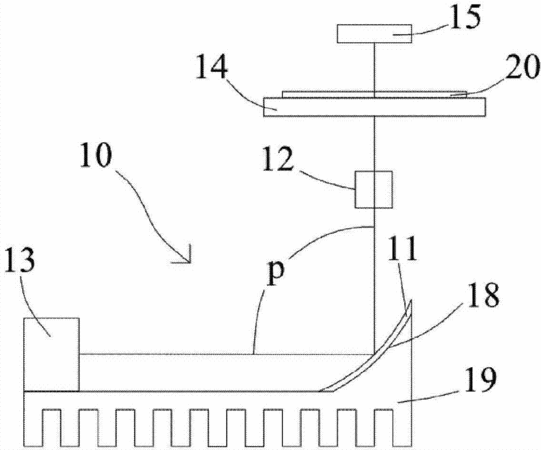

摘要：本实用新型涉及一种扫描装置及光源模块，该扫描装置包含一平台、至少一发光组件、一影像传感器、一第一光学组件以及一第二光学组件。平台承载一物件。发光组件设置于平台之一侧，提供一照明光以照射对象。影像传感器撷取对象反射照明光的一反射光或照明光穿透对象的一穿透光，以输出一感测影像。第一光学组件设置于平台以及发光组件之间的照明光的一光路上。第二光学组件设置于平台以及第一光学组件之间的光路上，其中第一光学组件具有散射特性及第二光学组件具有反射特性，或第一光学组件具有反射特性及第二光学组件具有散射特性。同时亦揭露包含发光组件、第一光学组件以及第二光学组件的光源模块。
- 专利类型实用新型
- 申请人上海中晶科技有限公司;
- 发明人杨景中;
- 地址200233 上海市徐汇区漕河泾开发区桂平路680号35号楼
- 申请号CN201320213039.2
- 申请时间2013年04月24日
- 申请公布号CN203219387U
- 申请公布时间2013年09月25日
- 分类号H04N1/04(2006.01)I;H04N1/024(2006.01)I;H04N1/028(2006.01)I;
