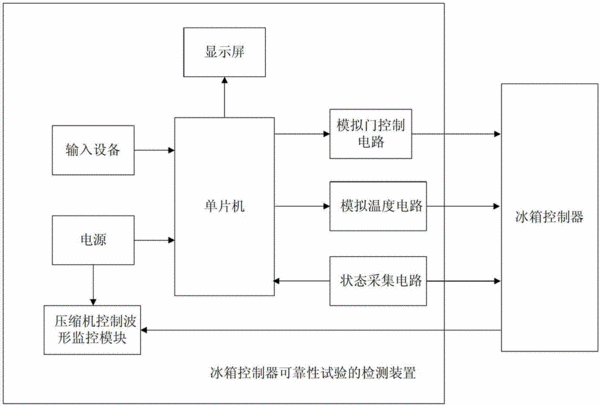

摘要：本实用新型涉及冰箱控制器可靠性试验的检测装置，包括有与单片机连接的输入设备、电源、显示屏、以及模拟门控制电路、模拟温度电路和状态采集电路，其中电源还连接有压缩机控制波形监控模块，在所述的压缩机控制波形监控模块上设有接收外接的冰箱控制器信号的输入端口，在所述的模拟门控制电路、模拟温度电路和状态采集电路上分别设有对所述外接的冰箱控制器的输出端口。本实用新型的冰箱控制器可靠性试验的检测装置，通过模拟出各种状态信号，能够实时、快速的使冰箱控制器的各单元电路处于对应的工作状态，大幅度的提高了检测的效率，并且通过对电信号的采集和判断，有效的提高了检测的准确性和对故障位置的判断。
- 专利类型实用新型
- 申请人四川长虹电器股份有限公司;
- 发明人彭海鑫;卢兴旺;
- 地址621000 四川省绵阳市高新区绵兴东路35号
- 申请号CN201320143728.0
- 申请时间2013年03月27日
- 申请公布号CN203217367U
- 申请公布时间2013年09月25日
- 分类号G05B23/02(2006.01)I;
