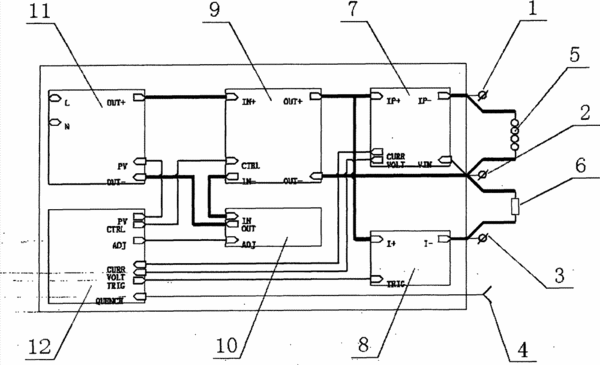

摘要:本实用新型涉及一种带失超保护的四象限输出超导电源,包括可调开关电源、电流调整器、桥路、电流也压传感器、卸能开关以及控制器;所述可调开关电源、电流调整器、桥路、电流电压传感器、卸能开关均连接至控制器上;于所述控制器上设有一外部失超信号输入端子;所述卸能开关上设有一卸能端子;所述桥路上设有一输出负端子;于所述电流电压传感器上设有一输出正端子;一超导磁体连接在输出正端子和输出负端子之间;一卸能电阻连接在输出负端子和卸能端子之间。本实用新型的超导磁体电源既能对超导磁体进行速率可编程的充放电操作,又能在运行过程中实时检测超导磁体是否发生失超,并在发生失超时及时对磁体卸能以保护超导磁体。
- 专利类型实用新型
- 申请人北京东方晨景科技有限公司;
- 发明人刘卫滨;
- 地址100190 北京市海淀区中关村东路66号世纪科贸大厦B2203室
- 申请号CN201320150255.7
- 申请时间2013年03月29日
- 申请公布号CN203206137U
- 申请公布时间2013年09月18日
- 分类号H02M7/12(2006.01)I;H02H5/00(2006.01)I;
