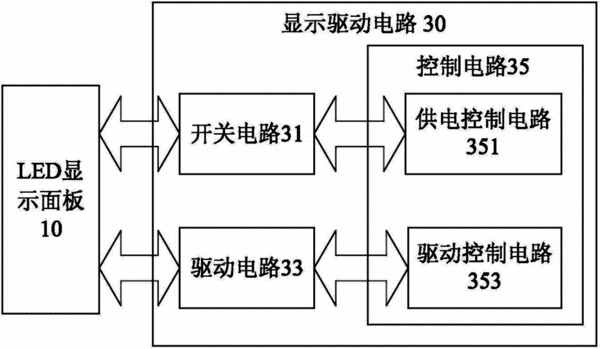

摘要：本实用新型公开了一种LED显示器及LED控制系统。其中，该显示器包括：LED显示面板；显示驱动电路，包括：开关电路、驱动电路以及控制电路，其中，开关电路和驱动电路中之一的第一端连接至供电设备的电源端，另一个的第一端连接至供电设备的接地端；开关电路和驱动电路中之一的第二端与LED显示面板的阳极连接，另一个的第二端与LED显示面板的阴极连接；控制电路，包括：供电控制电路和驱动控制电路，其中，供电控制电路，通过供电控制端口与开关电路的第三端连接；驱动控制电路控制驱动电路的导通或截止。通过本实用新型，将开关电路、驱动电路和控制电路集成到显示驱动电路中，实现了LED显示器的控制电路占用面板的面积小、设计简单且刷新率高的效果。
- 专利类型实用新型
- 申请人利亚德光电股份有限公司;
- 发明人卢长军;刘志勇;
- 地址100091 北京市海淀区颐和园北正红旗西街9号
- 申请号CN201220646141.7
- 申请时间2012年11月29日
- 申请公布号CN203192365U
- 申请公布时间2013年09月11日
- 分类号G09G3/20(2006.01)I;G09G3/32(2006.01)I;
