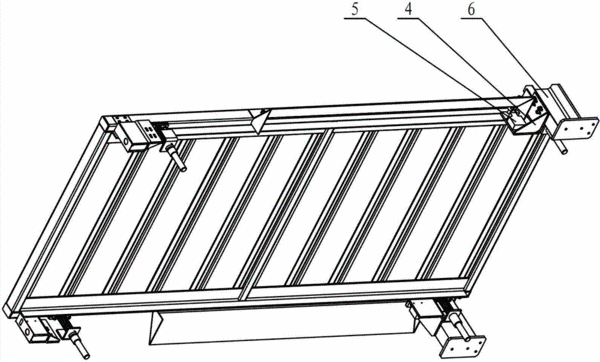

摘要:一种注塑机的安全踏板装置,包括框架,该框架上铺设有一个以上的防滑板。框架上还设置有压板,该压板的一端与框架相接,压板的另一端压接在防滑板上。框架的四角分别朝下设置有支撑杆。框架上还设置有导向板和弹簧,支撑杆依次穿过弹簧和导向板,弹簧的一端与框架相接,弹簧的另一端与导向板相接。框架的一侧设置有移动固定座。框架上还设置有机械限位板,该机械限位板与移动固定座的侧面相接。机械限位板上设置有行程开关。框架的两侧分别设置有挡水板,该挡水板的顶部倾斜朝下设置。框架由方通和角铁焊接成型。本实用新型具有结构简单合理、刚性好、复位可靠、电子元器件得以恰当保护、经久耐用的特点。
- 专利类型实用新型
- 申请人广东伊之密精密注压科技有限公司;
- 发明人侯永平;罗嘉辉;隋铁军;
- 地址528300 广东省佛山市顺德区大良街道办事处五沙居委会顺番公路五沙段17号一车间
- 申请号CN201320144568.1
- 申请时间2013年03月27日
- 申请公布号CN203185618U
- 申请公布时间2013年09月11日
- 分类号B29C45/84(2006.01)I;
