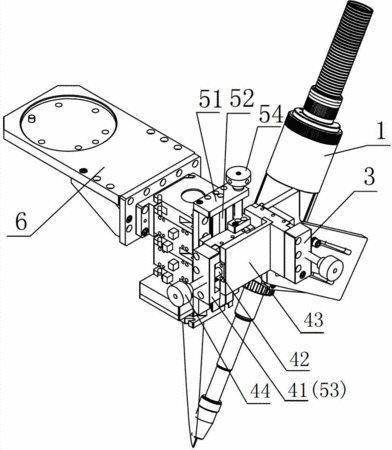

摘要：本实用新型涉及激光-电弧复合焊接领域，具体涉及一种激光-电弧复合焊接头调节装置，包括激光焊接头、弧焊枪、X轴调节机构、Y轴调节机构、Z轴调节机构及连接法兰，其特征在于，连接法兰与激光焊接头相连，X轴调节机构和角度调节板相连，角度调节板上设有两条同心的弧形长孔，弧形长孔内分别设有螺钉一和螺钉二，螺钉一和螺钉二分别与弧焊枪相连，螺钉一和螺钉二是沿焊枪的中心轴线分布的，调节焊枪相对于激光束的角度时，焊枪以焊丝尖端为中心旋转。与现有技术相比，本实用新型的有益效果是：能方便地调节焊枪相对于激光束的角度和在X，Y，Z方向的位置，实现激光热源和弧焊热源的良好结合，保证复合焊接质量和良好的成型效果。
- 专利类型实用新型
- 申请人鞍山煜宸科技有限公司;
- 发明人刘祥宇;齐忠华;龙清海;迟海龙;
- 地址114051 辽宁省鞍山市高新区鞍千路263号
- 申请号CN201320060021.3
- 申请时间2013年01月31日
- 申请公布号CN203184862U
- 申请公布时间2013年09月11日
- 分类号B23K37/02(2006.01)I;B23K28/02(2006.01)I;
