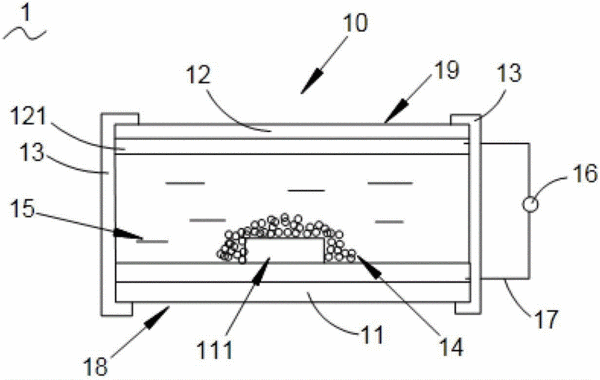

摘要：一种光伏发电教具，所述光伏发电教具包括：第一电极和第二电极，所述第一电极和所述第二电极呈面向设置，并通过夹具夹合，所述第一电极之面向所述第二电极的一侧设置纳米晶层，所述第二电极之面向所述第一电极的一侧设置催化层；染料敏化剂，所述染料敏化剂吸附在所述第一电极之纳米晶层上；电解质溶液，所述电解质溶液夹持在所述第一电极和所述第二电极之间；负载，所述负载通过导线分别与所述第一电极和所述第二电极电连接。本实用新型光伏发电教具利用碳层作为催化层，并采用夹具夹持所述第一电极和所述第二电极，以获取所述光伏发电装置，不仅原料易得，制备简单，成本低廉，而且易于中小学生动手操作，推广性强。
- 专利类型实用新型
- 申请人营口奥匹维特新能源科技有限公司;
- 发明人翁韬;过家好;
- 地址115003 辽宁省营口市辽宁（营口）沿海产业基地新联大街南博文路东
- 申请号CN201320165981.6
- 申请时间2013年04月05日
- 申请公布号CN203179364U
- 申请公布时间2013年09月04日
- 分类号G09B23/18(2006.01)I;
