触控显示模组

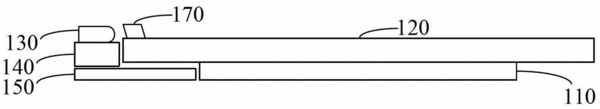

　　摘要：一种触控显示模组，包括显示屏、与显示屏层叠设置的玻璃盖板、设于显示屏侧边的灯管、设于所述显示屏侧边并设有辅助电路的第一印刷电路板和层叠于所述玻璃盖板上与所述显示屏相同的一侧并设有灯管驱动模块的第二印刷电路板。灯管固定于第一印刷电路板上并与第一印刷电路板上的辅助电路电连接，第一印刷电路板与第二印刷电路板配合连接且辅助电路与灯管驱动模块电连接。灯管安装在显示屏侧边用于给显示屏提供侧光，将用于支撑并驱动灯管的印刷电路板分开设计缩短了液晶显示设备的边缘宽度，减小液晶显示设备的体积，方便设计安装，并且利于设备散热、提高设备性能，满足人们对液晶产品全屏和美观的要求。

专利类型实用新型
申请人深圳市天时通科技有限公司;
发明人陈伟山;
地址518000 广东省深圳市福田保税区红棉道路8号英达利科技数码园C301（D号）
申请号CN201220597077.8
申请时间2012年11月13日
申请公布号CN203178633U
申请公布时间2013年09月04日
分类号G02F1/13357(2006.01)I;G02F1/1333(2006.01)I;F21V19/00(2006.01)I;F21V23/06(2006.01)I;G06F3/041(2006.01)I;
