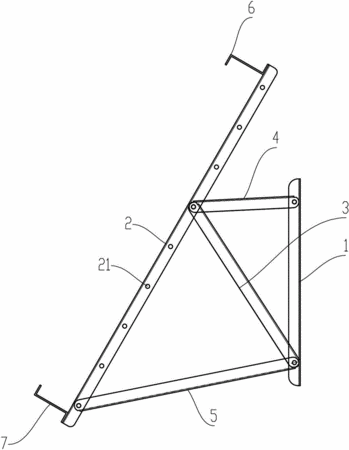

摘要:一种平板太阳能集热器多功能支架,其特征是:包括后腿、前腿、侧撑、上横梁、下横梁;还包括集热器上连接件和集热器下连接件;上、下横梁两端分别通过连接件与后腿、前腿连接;前腿上沿长度方向等间距排列设置有多个与所述连接件配合的安装孔;侧撑的一端连接在前腿与上横梁的连接处,且共用同一连接件;另一端连接在后腿与下横梁的连接处,且共用同一连接件;集热器上连接件、集热器下连接件分别固装在所述前腿的顶端前安装面、底端前安装面上;它在前腿上冲上多个安装孔,配合上、下横梁和侧撑的安装位置,来改变集热器的角度、前后和上下距离,进而达到极大范围的使用和建筑一体化。
- 专利类型实用新型
- 申请人山东桑乐太阳能有限公司;
- 发明人侯昌选;王啸;何茂涛;张文兴;刘振;
- 地址250014 山东省济南市历下区科院路19号
- 申请号CN201320140412.6
- 申请时间2013年03月26日
- 申请公布号CN203177520U
- 申请公布时间2013年09月04日
- 分类号F24J2/52(2006.01)I;
