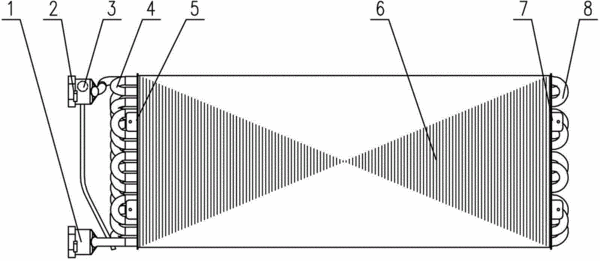

摘要：一种4排管单水路干式风机盘管机组，涉及一种中央空调的末端设备。该干式风机盘管机组的盘管换热器设计为逆流或准逆流型式，采用四排铜管设计，将水路的进水端设置在各水路的下部且布置在出风侧，将水路的出水端设置在各水路的上部且布置在进风侧，每个水路均包含四排换热铜管中的部分铜管，使水路与风向呈逆流或准逆流方式分布；盘管换热器由铜管穿上右护板、铝箔翅片和左护板后进行胀管，再焊接弯头、出水集水头和进水集水头而成干式风机盘管机组。本实用新型有效提高了制冷主机蒸发温度，同时无冷凝水产生，有利于空调系统卫生及节能要求；提高了换热效率；改变目前风机盘管机组下进水、上出水模式，水流的逆流形式，降低了送风温度，提高了送风温度的均匀性。
- 专利类型实用新型
- 申请人德州中傲空调设备有限公司;
- 发明人王洪斐;戴希灿;杨峰;
- 地址253084 山东省德州市经济开发区中傲大道
- 申请号CN201320130795.9
- 申请时间2013年03月21日
- 申请公布号CN203177339U
- 申请公布时间2013年09月04日
- 分类号F24F1/00(2011.01)I;F24F11/02(2006.01)I;F24F13/30(2006.01)I;
