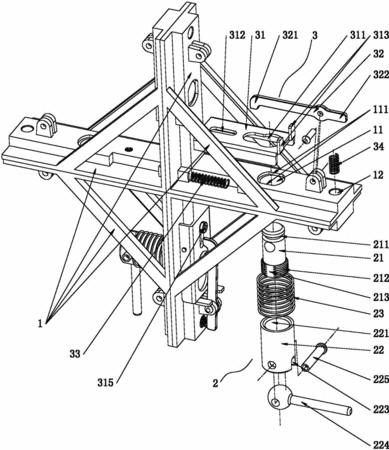

摘要：本实用新型公开了LED箱体快速定位固定结构，?插销组件：包括定位柱，其顶端形成限位环槽，底端设有外螺纹段，外螺纹段两侧销为平面与腰型长槽的两侧面配合定位；定位柱套筒，底端形成内螺纹段与定位柱底端外螺纹段配合；第一复位弹簧套设在定位柱套筒与箱体护角的底板间；卡位组件：包括滑片，滑片上对应所述腰型长槽位置开设能一端大一端小的限位孔，另一端开设一导向槽，限位螺丝伸入导向槽并旋设在箱体护角底板上，滑片内端与箱体护角侧板间设有第二复位弹簧；卡杆，铰接在箱体护角底板上，前端形成一卡钩钩在导向槽内，后端与箱体护角底板间设有第三复位弹簧；安装精度高，并且锁紧后的间隙可调节。
- 专利类型实用新型
- 申请人厦门强力巨彩光电科技有限公司;
- 发明人桂晓军;
- 地址361000 福建省厦门市翔安区火炬高新区（翔安）产业区翔安西路E6幢8065号
- 申请号CN201320158200.0
- 申请时间2013年04月01日
- 申请公布号CN203176093U
- 申请公布时间2013年09月04日
- 分类号F16B5/00(2006.01)I;F16B5/10(2006.01)I;
