    人字形屋架构件及其构建的屋架

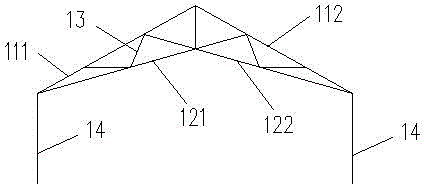

      摘要:一种人字形屋架构件及其构建的屋架,涉及建筑工程技术领域,所解决的是现有屋架自身高度大、室内净空小的技术问题。该构件包括两根上弦杆,两根下弦杆,及落地的支撑件;所述两根上弦杆的顶端相接,构建成尖顶朝上的人字梁;所述两根下弦杆交叉连接,构成X形支撑梁;X形支撑梁的两个顶端分别连接两根上弦杆的上部杆身,X形支撑梁的两个底端分别连接两根上弦杆的底端;所述人字梁的尖顶部经一竖直的中腹杆连接X形支撑梁的交叉点部,所述中腹杆的两侧各有多根侧腹杆,每根侧腹杆的一端与上弦杆相接,另一端与下弦杆相接;所述人字梁的两端分别安装在支撑件上。本实用新型提供的构件及屋架,能实现大跨度,且自身高度小、室内净空大。
    • 专利类型实用新型
    • 申请人建研科技股份有限公司;上海建科结构新技术工程有限公司;
    • 发明人南建林;徐建设;王凯;
    • 地址100013 北京市朝阳区北三环东路30号
    • 申请号CN201320051048.6
    • 申请时间2013年01月30日
    • 申请公布号CN203174768U
    • 申请公布时间2013年09月04日
    • 分类号E04B1/342(2006.01)I;E04C3/02(2006.01)I;E04C3/11(2006.01)I;E04C3/20(2006.01)I;E04C3/293(2006.01)I;
